filtro de disco

Filtro de disco

Filtros de agua automáticos de autolimpieza: flujo de un solo unidad 19-2000m3/h Precisión de filtración 20-4000 Micrón

Tipo: Material de unidades múltiples: Acero al carbono+limpieza de nylon: Control de retrolavado: automático

PRODUCTO AdvantageV

> Alto flujo de flujo/alta precisión de filtración

> Pérdida de baja presión/bajo consumo de agua de lavado de retroceso

> Alto nivel de automatización

Contáctenos Descarga de datos Video principal

Principio del producto

El agua fluye a través de la pantalla y las partículas se conservan en el interior de la pantalla del elemento de filtro. El agua filtrada luego fluye a través de la salida.

Cuando las partículas se acumularon a un cierto número y el diferencial de presión aumenta al nivel predeterminado, comienza el ciclo de lavado.

Incluye dos pasos: primero, la válvula de drenaje automática se abre en la salida de drenaje. Luego, el motor electrónico conduce los cepillos de limpieza que están dentro de la pantalla, los sólidos se expulsan a través de la válvula de drenaje.

Los filtros continúan suministrando agua filtrada incluso durante el ciclo de descarga. El sistema de trabajo completo está controlado por una caja inteligente que tiene varios modos de control: presión diferencial, tiempo, manual y PLC.

Principio del producto

Flujo de flujo	19-4000m3/h	Forma de control	DiferialPressure/Time/Manally/PLC
Precisión de filtración	20um-4000um	Camino de limpieza	Cepillar
Presión de trabajo (máx.)	1 .6MPA (personalizado)	Tiempo de limpieza	10-200S(Adjustable)
Presión de trabajo (min.)	0.1MPa	Pantalla perforada	800-4000um
Temperatura de trabajo	<65'℃	Pantalla de cuña	50-1000um
Fuerza	380V150HZ	Pantalla sinterizada	20-800um

Principio del producto

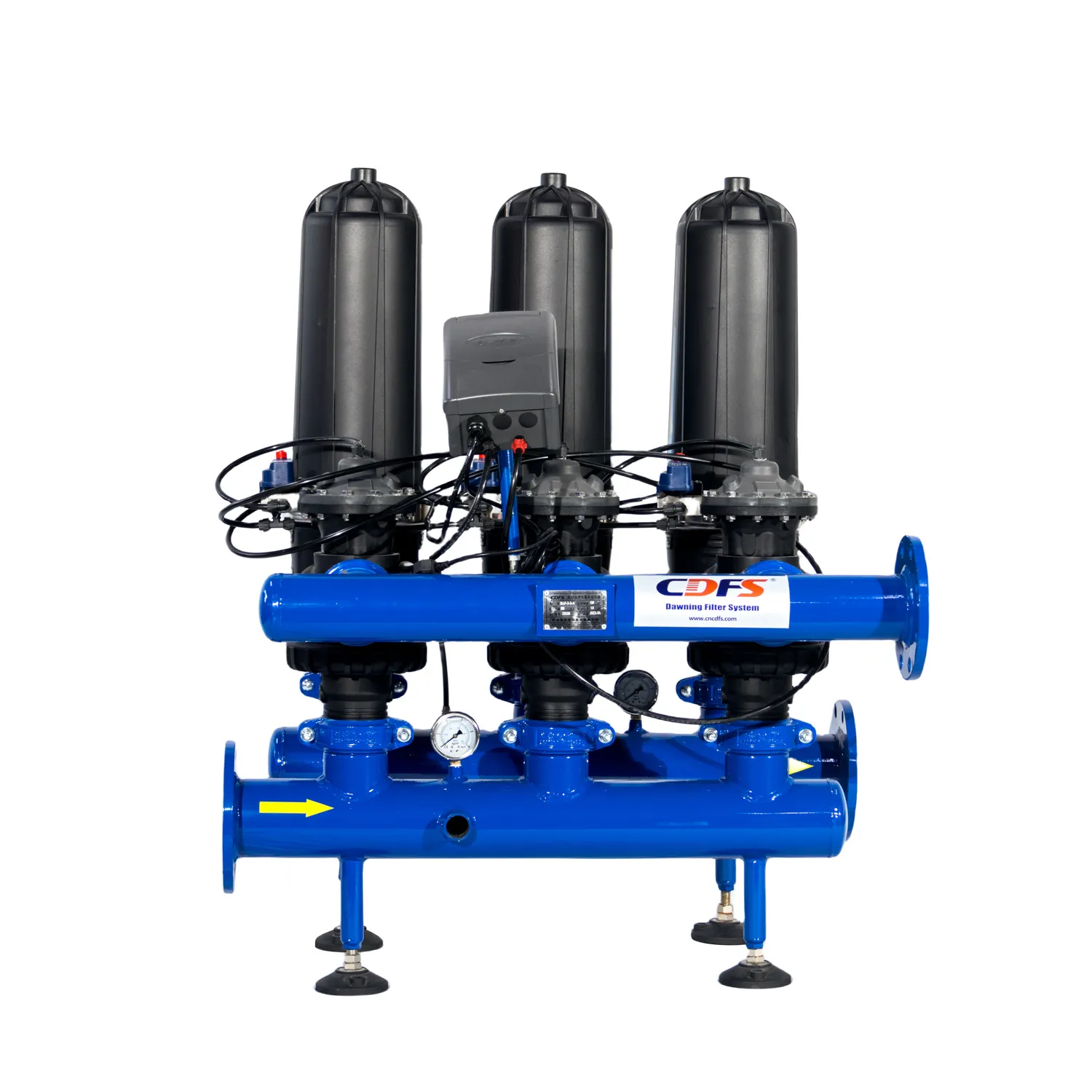

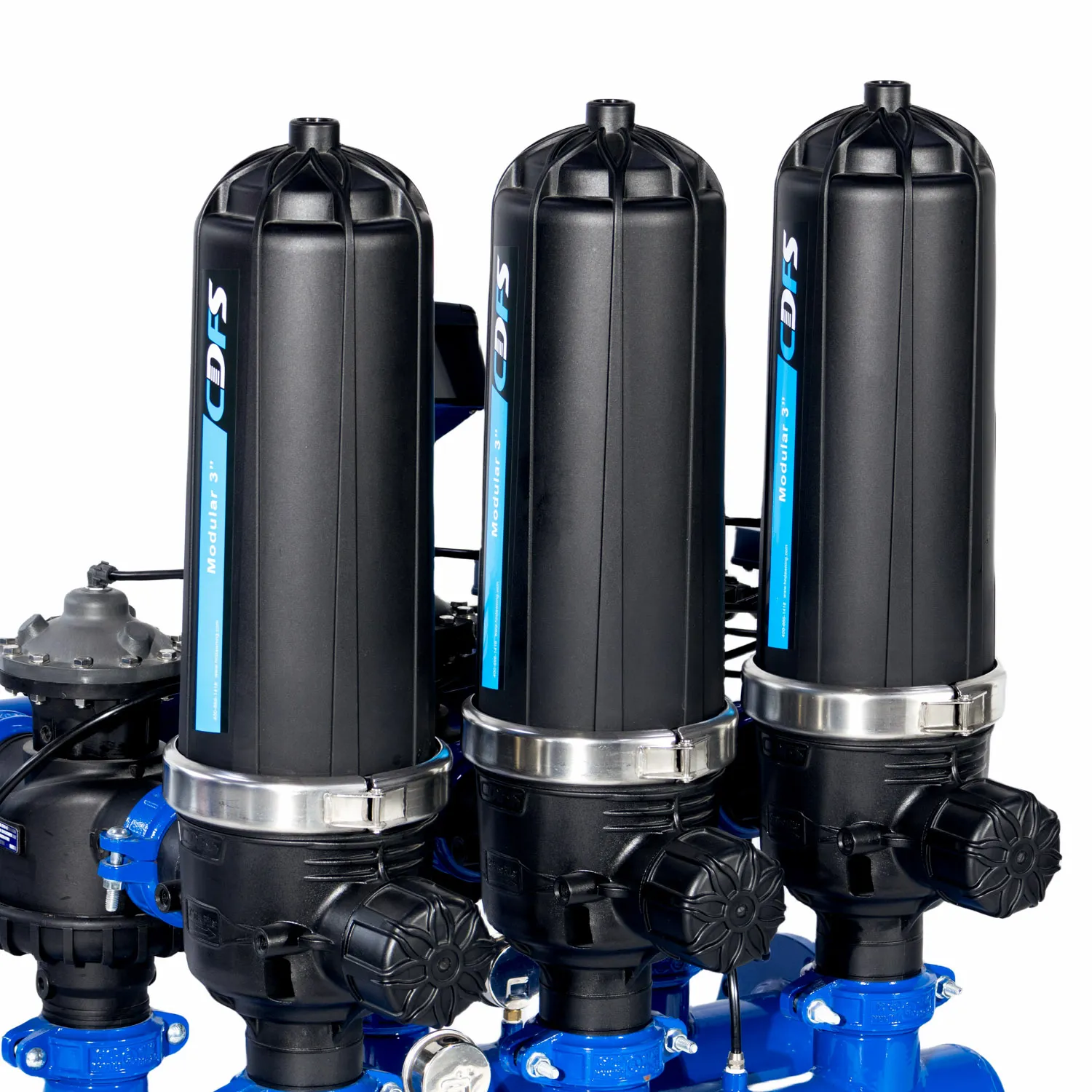

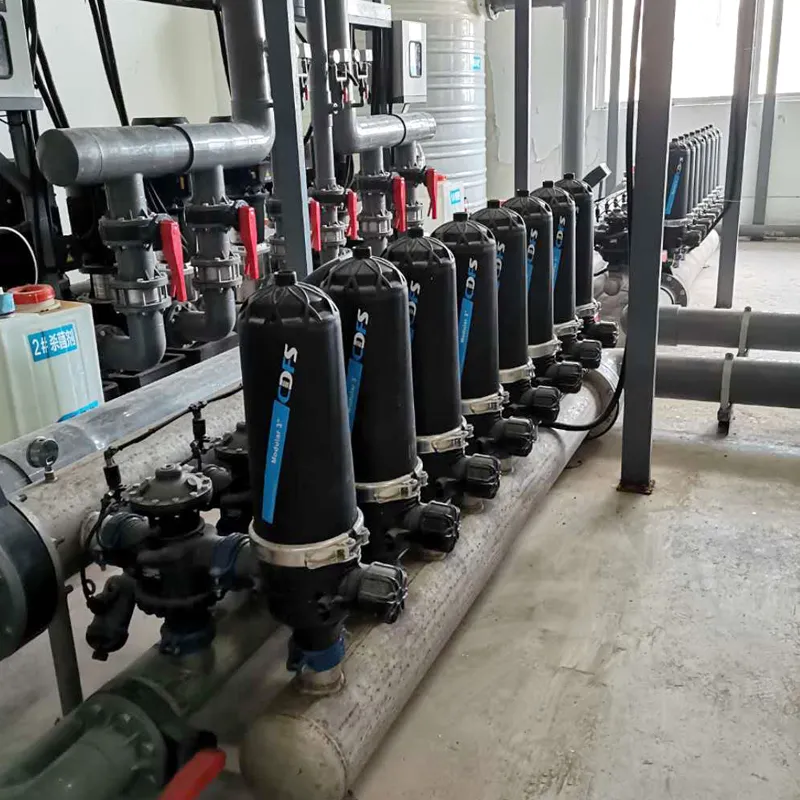

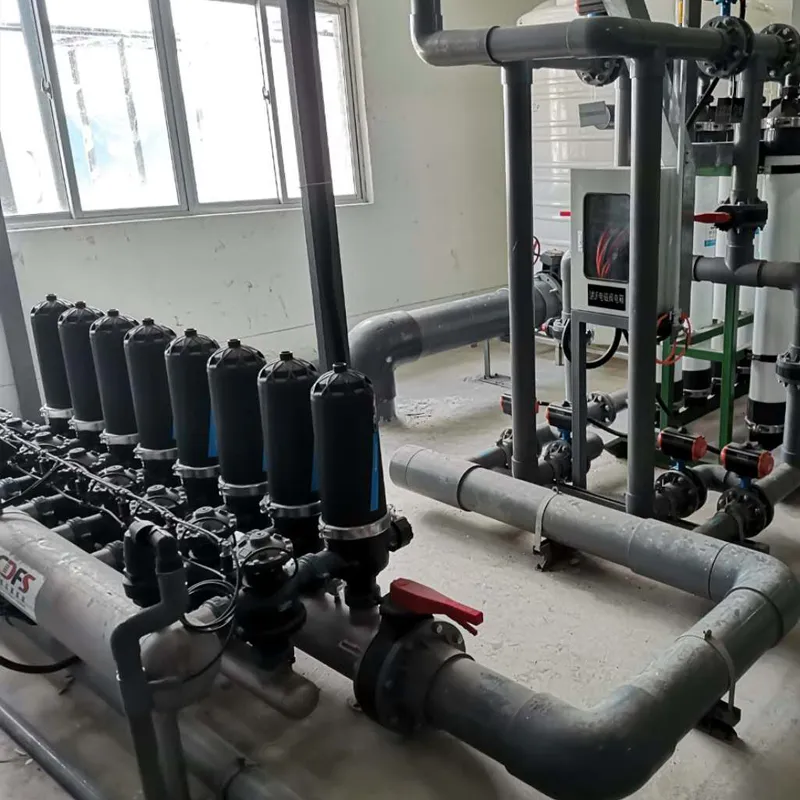

Sistema de filtro de disco automático con elemento de filtrado de disco (como se muestra a continuación) con válvulas de retrolavado de 2 " / 3" / 4 ", válvula de aire, colectores, controlador.

Fácil de instalar. Automatización disponible en 220V.

Dos estados operativos: estado de filtro y estado de retrolavado

Principio del producto

Presión de trabajo	0.2-0.8MPa	Presión de lavado hacia atrás	0.18-0.8MPa
Temperatura de trabajo	<60℃	Valor de pH	4-13
Modo de retiro	Relavelo interno/retrolavado externo	El módulo de filtrado (a) número	2-10
Agua en la tubería (b)	Acero al carbono / acero inoxidable / plástico	Tubería de agua (c)	Acero al carbono / acero inoxidable / plástico
Tubería de drenaje (d)	Acero al carbono / acero inoxidable / plástico	Válvula de retrolavo (e)	acero / plástico
Controlador (f)	Estándar estándar internacional e automático completo.

Selección de la tabla de datos

Unidad de filtración	Precisión （Μm）	Flujo de lavado hacia atrás (m³/h)	Flujo de filtración (m³/h)
Unidad de filtración	Precisión （Μm）	Flujo de lavado hacia atrás (m³/h)	Buena calidad del agua	Calidad general del agua	Mala calidad del agua	La peor calidad
2 pulgadas	20	8-11	9	7	5	3
	50		17	14	10	7
	100-130		24	20	18	12
	200-400		24	20	18	12
3 pulgadas	120-130	16-22	32	30	24	14
3 pulgadas	75-200	16-22	36	32	26	16
4 pulgadas	20	40-55	18	14	10	6
	50		34	28	20	14
	100-130		64	59	47	28
	200-400		72	63	51	32

Modelo	Agua en/out (mm)	Mmm)	H1(mm)	H2(mm)	D (mm)	L (mm)
DLLF-3-2-A	108	1049	175	461	875	890
DLLF-3-3-A	159	1074.5	175	486.5	933	1165
DLLF-3-4-A	159	1092	192.5	504	933	1440
DLLF-3-5-A	159	1092	192.5	504	933	1715
